Диаграммы цветков

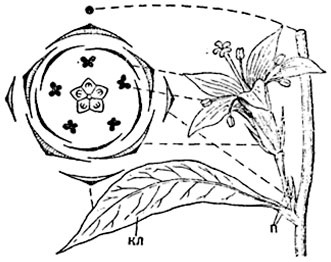

Рис. 298. Схематическое изображение построения диаграммы цветка.
Диаграммы дают еще более полное представление о строении цветка, так как на них видно и взаимное расположение членов его, не отражающееся в формулах. Диаграмма есть схематическая проекция цветка на плоскость, перпендикулярную к его оси и проходящую также через кроющий лист, и ось материнского побега, на котором сидит цветок. Ориентируется диаграмма так, чтобы ось материнского побега была вверху, а кроющий лист внизу (рис. 298 и 299). Составляют диаграммы по поперечным разрезам нераскрывшихся цветочных почек. Чашелистики изображают часто скобкой с килем на спинке, лепестки - круглой скобкой, для тычинок дается поперечный разрез через невскрывшийся пыльник, а для гинецея - поперечный разрез через завязь (или завязи, если в цветке несколько пестиков).
Необходимо отметить, что на многих диаграммах, широко вошедших в учебные руководства, не показано срастание друг с другом чашелистиков и лепестков у растений, где такое срастание имеет место.
Кроме эмпирических диаграмм, чертят еще теоретические, на которых помещают неразвившиеся или утраченные в процессе эволюции части цветка.

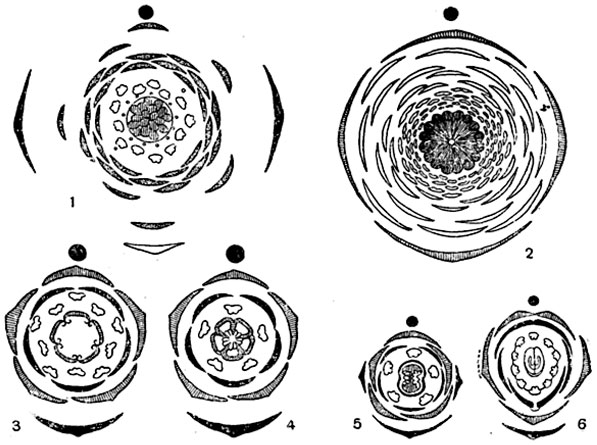

Рис. 299. Диаграммы цветков:
1 - ациклического; 2 - гемициклического (плодолистики образуют один круг); 3-6 - циклических: 3 - актиноморфный, пятикруговой, пятичленный, 4 - актиноморфный, четырехкруговой, пятичленный, 5 - венчик актиноморфный, но весь цветок имеет только одну плоскость симметрии, 6 - зигоморфный. На фиг. 6 место, где должны бы быть прицветники, показано пунктирными линиями.
